高壓輸入板卡TRION-1810-HV-8

產品描述：德維創DEWETRON高壓信號輸入板卡模塊TRION-1810-HV-8產品特點：隔離的TRION模塊用于高壓輸入通道:多達8個電壓通道- 4個永久安裝的高壓通道- 4個可互換的子模塊采樣:高達1MS ...

服務熱線:15021562539

立即咨詢

產品介紹

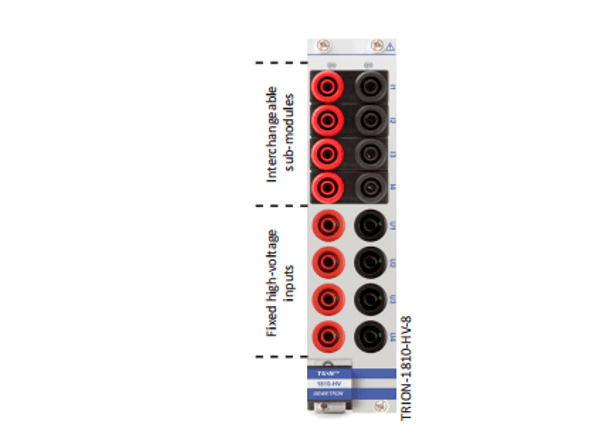

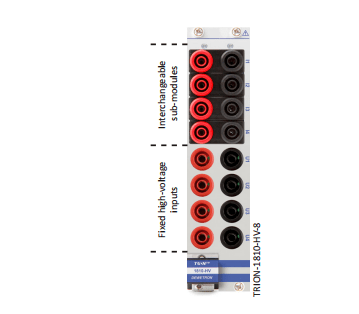

德維創DEWETRON高壓信號輸入板卡模塊TRION-1810-HV-8

產品特點：

隔離的TRION模塊用于高壓輸入

通道:多達8個電壓通道

- 4個永久安裝的高壓通道

- 4個可互換的子模塊

采樣:高達1MS/秒

分辨率:24位

輸入類型

—固定安裝通道:1000v

-可互換子模塊:5v, 600v

產品參數：

TRION-1810-HV-8技術細節
輸入通道	Up to8(high)voltage channels with interchangeable inserts
采樣率	Up to1MS/s
分辨率	24-bit
通道間延遲	<250ns(0.1°@1kHz,0.005°@50Hz)
主板間延遲 - 相同主板 - 不同主板	<250ns(0.1°@1kHz,0.005°@50Hz) ±1 sample or0.2°@1kHz(whichever is higher)
低通濾波(-3 dB,digital and analog combined) - Filter order and characteristics	100 Hz to 300 kHz freely programmable or OFF 2nd,4th,6th, 8th Bessel or Butterworth
濾波延遲補償	Up to 15 μs the group delay of the selected filter will be automati- cally compensated. This works for: - 2nd orderfilter 15 kHz to 300kHz - 4th order filter 30 kHz to 300 kHz - 6th orderfilter 60kHz to 300 kHz
板載緩存	512 MB
功耗	Typ.12.5 W,max.14 W

固定高壓輸入通道技術細節
輸入量程	1000V(±2000V?A)CF=2
分辨率	18-bit
精度 - DC - 0.5 Hz to 1kHz - 1kHzto 5 kHz - 5 kHzto 10 kHz - 10kHz to 50 kHz - 50kHz to 300 kHz	±0.02 % of reading±0.02 % of range ±0.03 % of reading ±0.15 % of reading ±0.35 % of reading ±0.6 % of reading ±(0.02 %* f)of reading f:frequency in kHz
幅值增益	20 ppm/°℃
置零偏移	5 mV/°℃
典型諧波THD	-95 dB
CMRR共模抑制	>85dB@50Hz;>60dB@1kHz;>40 dB @ 100 kHz
帶寬	5 MHz
電壓對地電氣安全等級 EN 61010-2-30	600V CATIV/1000V CATII
共模電壓	1000 VMS
絕緣電壓	3750 Vws(1 min), 35 kV/us transient immunity
過壓保護	4250Vkor 3000 Vws(1 min)
輸入阻抗	5 MQ; 2 pF
對地絕緣電阻	100 GΩ;2.5 pF
接口	Safety banana sockets
采樣	SNR	SFDR4)	ENOB5)	Noisep
采樣	[dB]	[dB]	[Bit]	[mV]
0.1 kS/s	126	144	20.6	2.6
1kS/s	123	140	20.1	4.5
10 kS/s	118	137	19.3	9.5
100 kS/s	110	134	18.0	27.2
1000 kS/s	100	134	16.3	92.5
